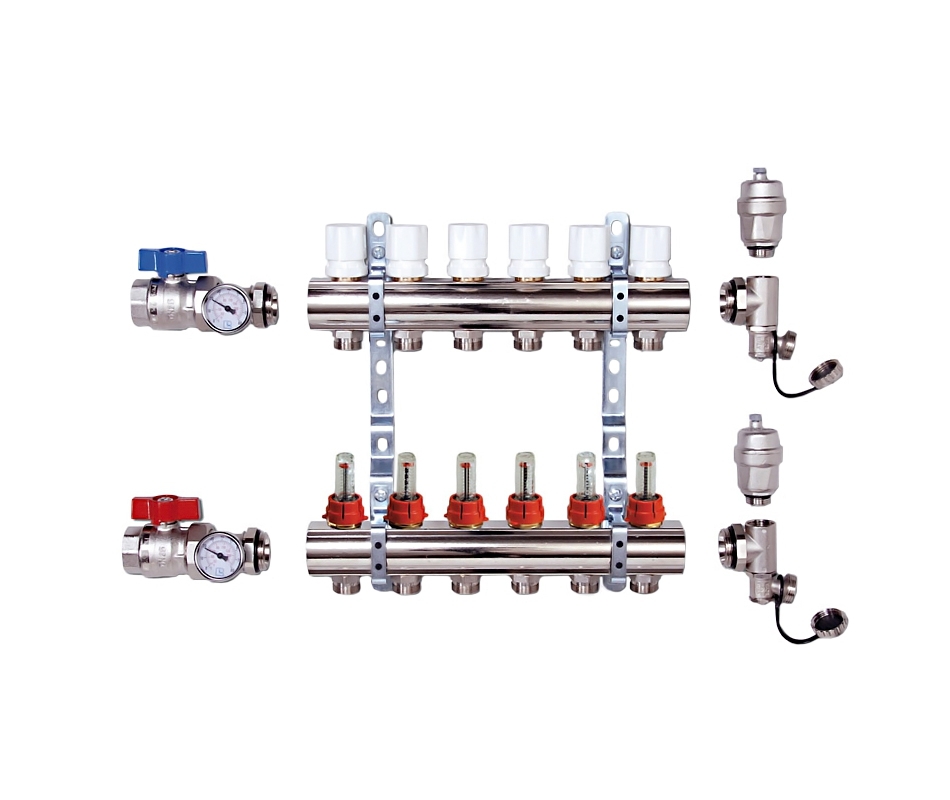

Коллекторная группа KC010 с расходомерами на 10 выходов 1"х3/4" TIM применяется для подключения, обслуживания и регулирования отдельных контуров в системе водяной теплый пол.
Устройство коллекторной группы TIM KC010 с расходомерами
Обратный коллектор - латунь CW 617N (аналог ЛС - 59 -1)
Подающий коллектор - латунь CW 617N.
Планка монтажная с отверстиями под болты и резиновыми вставками (Сталь оцинк. Q235, аналог Ст.3)
Технические характеристики TIM KC010 с расходомерами
Условный проход Ду, мм - 25x15*
Присоединительная резьба, дюймы - 1ВН, 3/4 НР
Максимальное давление Pу, бар (рабочее/ испытательное) - 6/10
Температура рабочей среды, °С - от -20 до 80**
Максимально допустимый напор, м3/час (отводы подающего / обратного коллектора) - 0,9/1,6
Допустимая концентрация гликоля, % - 40
* Диаметр выходного отверстия переходного ниппеля каждого отвода 12 мм.
** Допустимая кратковременная температура 105°С, температура хранения не ниже -30 °С
Настройка коллекторной группы TIM KC010 с расходомерами
Настройка расхода через отводы производится регулировочными клапанами на подающем коллекторе.
Для этого при включенном циркуляционном насосе и полностью открытой арматуре коллектора производится настройка расходомера. Аккуратно снимаются защитные пластиковые колпачки, с использованием плоской шлицевой отвертки и полностью закрывается подача теплоносителя через расходомер медленным вывинчиванием пластикового регулировочного кольца против часовой стрелки, так что становиться видна резьба. Вращение осуществляют до тех пор, пока показания расходомера не упадут до нуля. Затем регулировочное кольцо начинают поворачивать обратно.
При вращении по часовой стрелке увеличивается зазор, пропускающий теплоноситель в гильзу расходомера и отклоняющийся шток индикатора отображает на градуированной шкале возрастающий расход. Выставив проектное значение расхода на шкале, регулировочное кольцо вновь фиксируют защитным колпачком.
Дальнейшее запирание и регулировка подачи через конкретные циркуляционные петли для поддержания местного регулирования температуры осуществляется с помощью запорных клапанов. Они установлены на обратном коллекторе и снабжены пластиковыми рукоятками с указанием направления вращения.
Для автоматического регулирования необходимо подключение электротермического сервопривода, который способен запирать необходимый отвод по сигналу от комнатного термостата. Запирание производится плоским золотником при давлении на шток, запорный клапан для присоединения сервопривода оснащен посадочной резьбой под накидную гайку М30x1,5.
