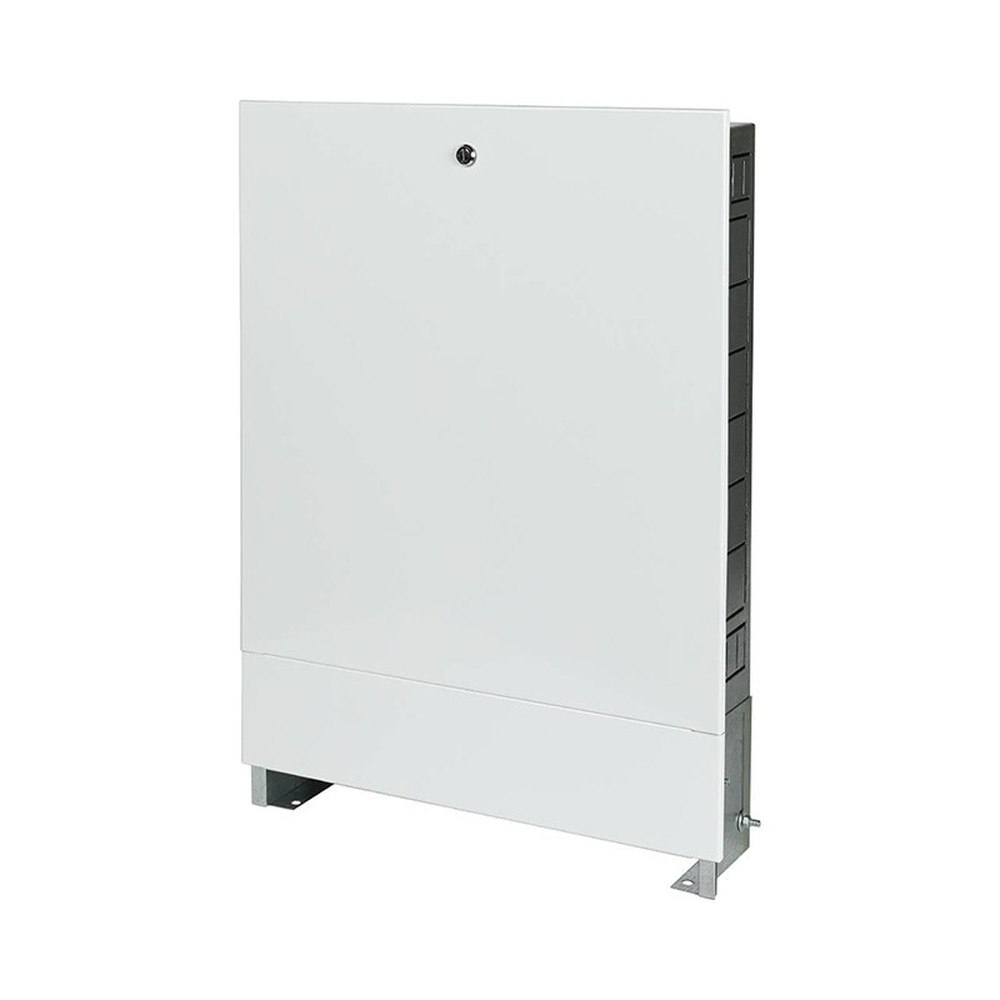

Шкаф распределительный Varmega встроенный VM35503, на 8-10 выходов, (ШРВ-3) 668х125х742

Характеристики

Шкафы Varmega предназначены для размещения в них коллекторных блоков для систем отопления (радиаторной или напольной) с поквартирной разводкой или распределительных коллекторов водопровода. Шкафы также могут использоваться для установки в них насосных смесительных узлов, приборов тепло- и водоучета, а также других устройств, применяемых для систем инженерного обеспечения зданий.

Встраиваемые шкафы предназначены для установки в ниши стен и перегородок. Пристраиваемые шкафы предназначены для пристенного открытого монтажа.

Указания по монтажу:

• Монтаж встраиваемых шкафов ШРВ производится в заранее подготовленную нишу стены или перегородки.


• Крепление шкафов ШРВ, ШРН и ШРНГ осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.


• Регулировка высоты шкафов ШРВ, ШРН и ШРНГ осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.


• Регулировка глубины встраиваемого шкафа ШРВ производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.


• Крепление коллекторов и насосно-смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.


• В местах пропуска трубопроводов через боковые стенки шкафов ШРВ, ШРН и ШРНГ необходимо удалить требуемый сегмент перфорации.
