Смесительный узел предназначен для создания в системе отопления вторичного циркуляционного контура с автоматической регулировкой температуры теплоносителя согласно заданного значения.

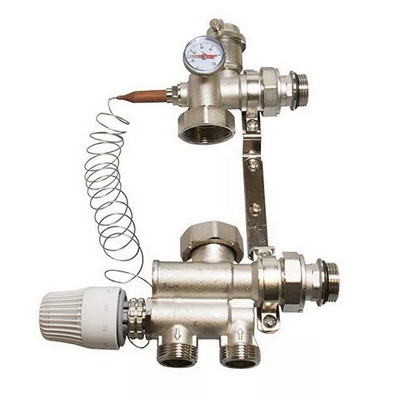

Смесительный узел VR202 удобен для установки в котельной с удаленным от нее коллектором теплого пола, но так же может быть установлен параллельно с радиаторами как в однотрубных так и к двухтрубных системам отопления.. Он состоит из двух гидравлических блоков между которыми устанавливается насос(в комплект не входит). Нижний гидравлический блок оборудован балансировочным байпасом и термостатическим клапаном установленным на нем термостатическим элементом(головка клапана), который автоматически регулирует подачу теплоносителя из высокотемпературного контура таким образом, что бы температура низкотемпературного контура соответствовала настроенному значению. Верхний гидравлический блок оборудован автоматическим воздухоотводчиком, термометром и гильзой в которую устанавливает датчик термостатической головки. Смесительный узел предназначен для использования с циркуляционными насосами имеющими монтажную длину 130мм или 180мм и имеет накидные гайки для подсоединения насосов с маркировкой 25... Для удобства монтажа предусмотрены разъемные соединения для всех элементов узла, в том числе и для присоединения коллекторной группы.
Рабочие характеристики:
Присоединение к высокотемпературному контуру: 1"нар. резьба
Присоединение коллекторов: разъемное соединение 1" нар. резьба
Максимальная тепловая мощность: 12,5кВт
Диапазон регулировки температуры теплоносителя в низкотемпературном контуре: 20°С - 65°С
Максимальная температура на входе: 90°С
Максимальное рабочее давлени: 10бар
Минимальный напор перед термостатическим клапаном :1м!
Пределы измерения термометрами: 0°С - 80°С
